EN-电池片自动包装机方案

·分选机无需改造,可适配现有料盒,无额外成本支出;

·数据信息流转自动化,采集现有料盒信息;

·全自动化设计,所以包材均配备多组料仓;

01  |

一、项目特色介绍
·分选机无需改造,可适配现有料盒,无额外成本支出;
·数据信息流转自动化,采集现有料盒信息;
·全自动化设计,所以包材均配备多组料仓;
01、自动放包材
·自动取放中孔板、无硫纸、PA盒;
02、自动理片
·实现自动整理,无需人工干预;
03、缺陷检测
·缺陷检测:脱晶、碎片、溢浆等不良;
04、自动套袋
·自动将电池片套进包装袋内,并进行折袋;
05、自动标贴
·自动出标签;
·自动贴标签;
二、主要核心功能

三、对比分析

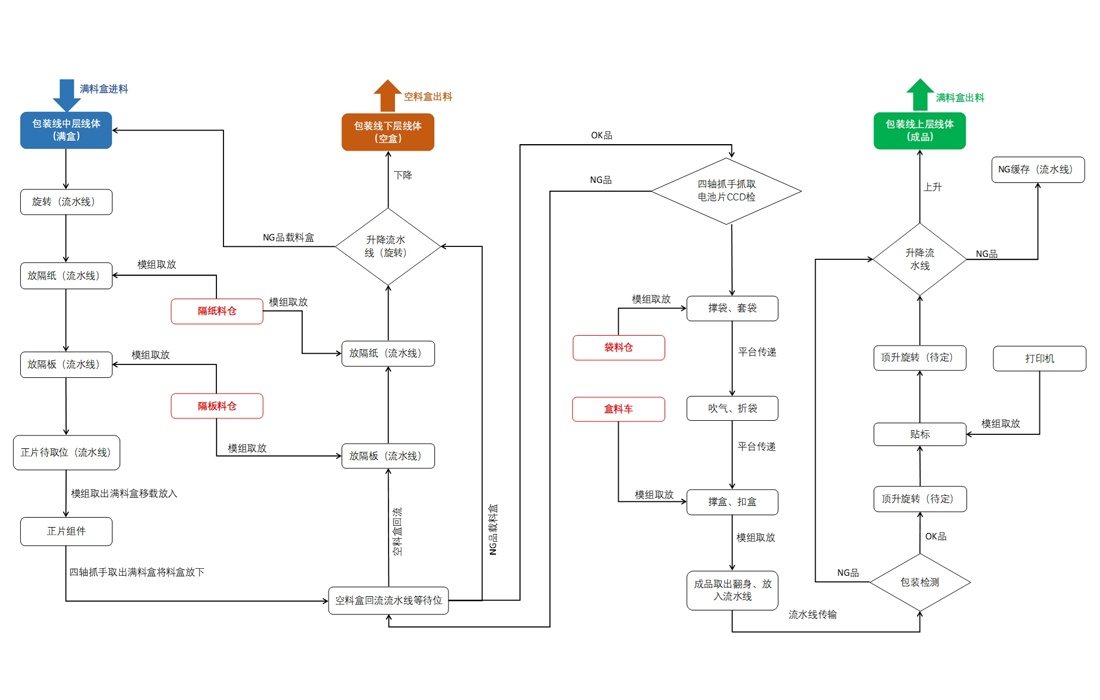

四、流程图

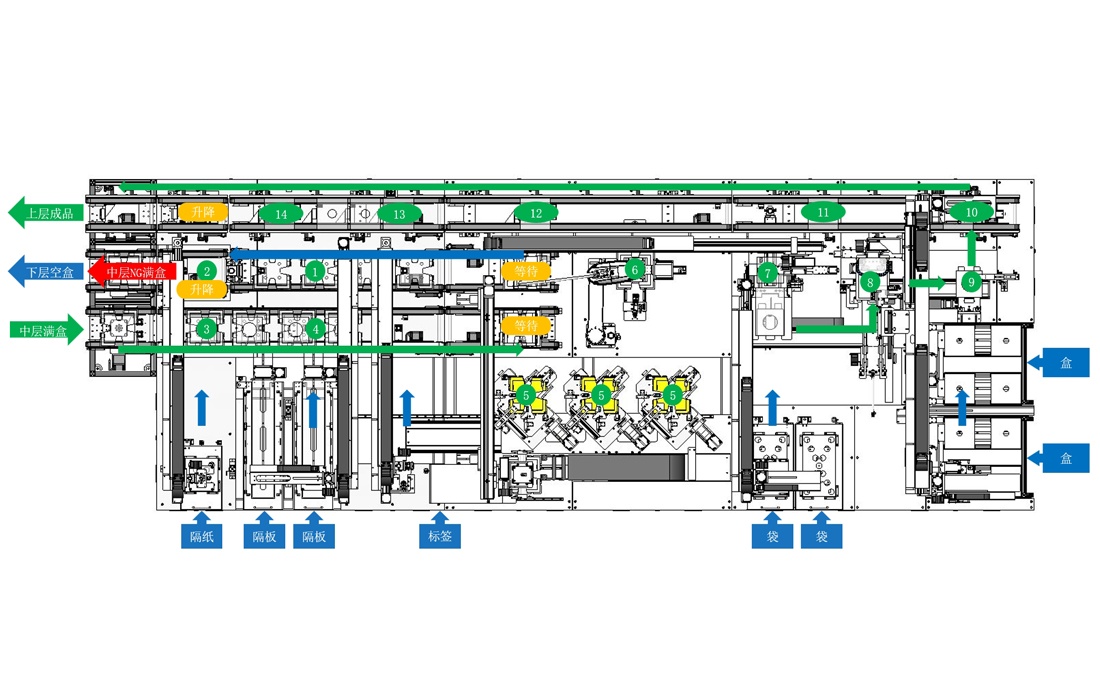

五、设备平面布局图

工位说明:
1、空盒放隔板;2、空盒放隔纸;3、满盒放隔纸;4、满盒放隔板;5、正片;6、视觉检测;7、套袋;8、折袋;9、扣盒;10、产品翻转出料;11、包装检测;12、顶升旋转;13、贴标;14、顶升旋转。

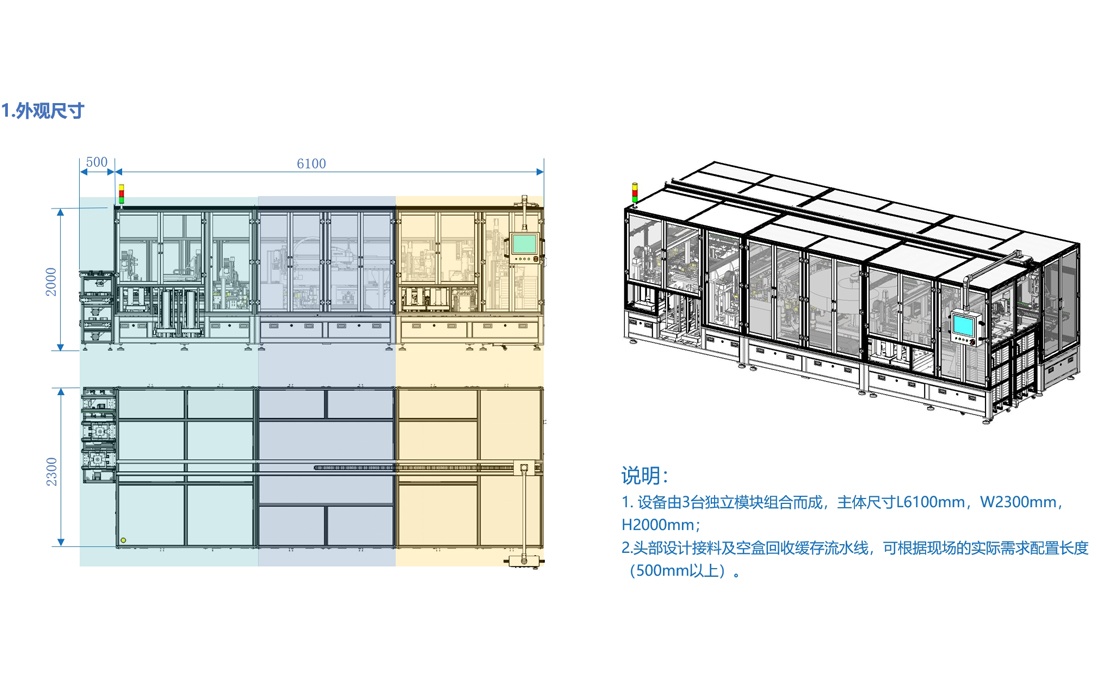

一、外观尺寸

说明:
1. 设备由3台独立模块组合而成,主体尺寸L6100mm,W2300mm,H2000mm;
2.头部设计接料及空盒回收缓存流水线,可根据现场的实际需求配置长度(500mm以上)。

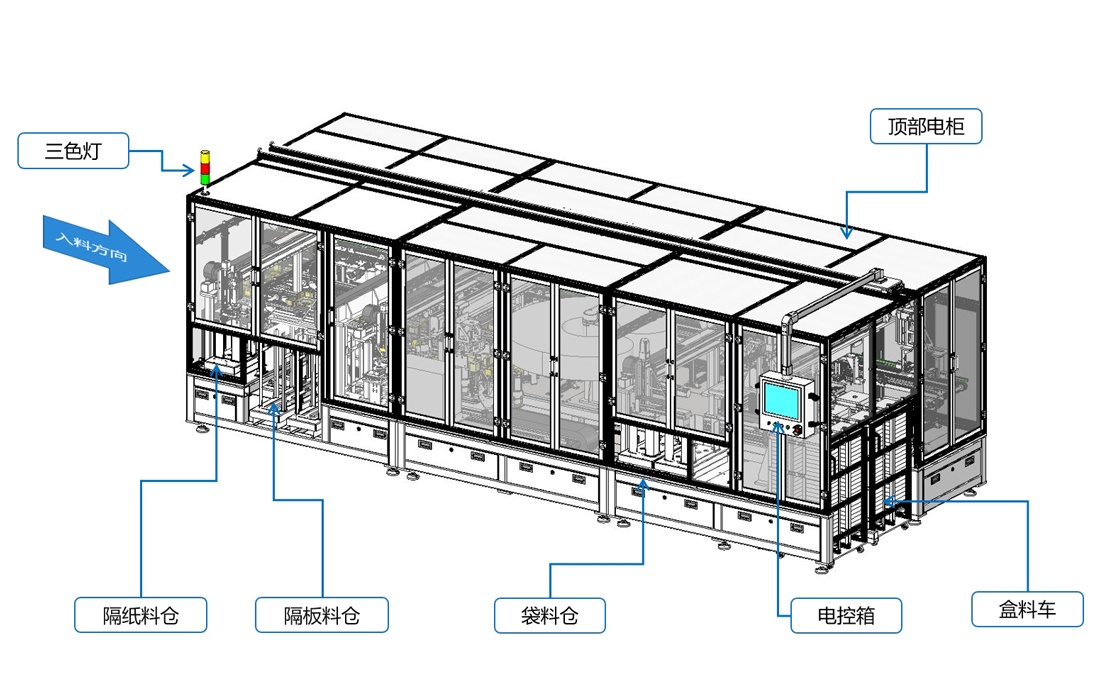

二、外部配置介绍

三、设备参数

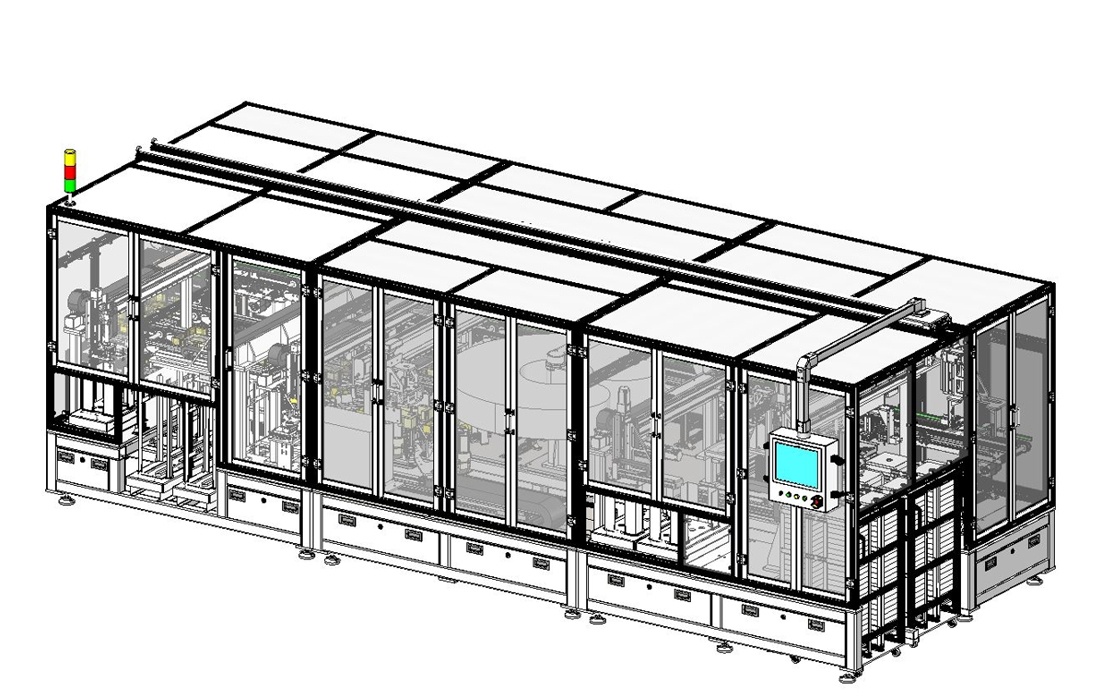

四、设备3D功能块布局示意图

说明:
设备由放辅料设备、正片视觉设备、套袋包盒设备及流水线组合而成,主体尺寸L6100mm,W2300mm,H2000mm。
